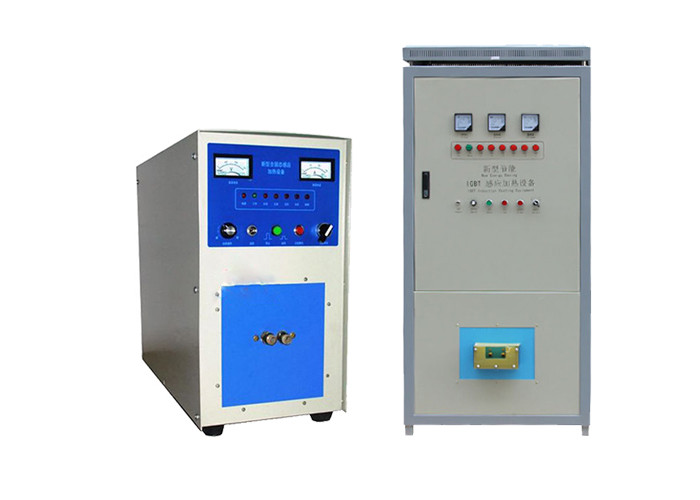

Πλήρες σχέδιο φορτίων εξοπλισμού θέρμανσης επαγωγής υψηλής συχνότητας 100% για 24 ώρες

Αρχή εργασίας του εξοπλισμού θέρμανσης επαγωγής υψηλής συχνότητας:

Η αρχή του υψηλής συχνότητας εξοπλισμού θέρμανσης επαγωγής: είναι μια σπείρα επαγωγής θέρμανσης που τυλίγεται σε ένα κράτος δαχτυλιδιών ή μια απαραίτητη μορφή με τη χρησιμοποίηση της μεγάλης τρέχουσας κατεύθυνσης ροής της υψηλής συχνότητας επαγωγής. Η υψηλής συχνότητας επαγωγή αποτελείται συνήθως από έναν κόκκινο κοίλο σωλήνα χαλκού.

Τεχνικές παράμετροι του εξοπλισμού θέρμανσης επαγωγής υψηλής συχνότητας:

Πρότυπο: Lc-gpgy-85KW

Πίεση νερού ψύξης: 0.1-0.3mpa

Δύναμη εισαγωγής: 85kW

Ροή του νερού ψύξης (κύρια μηχανή): 15L/λ. (0.1MPa)

Τάση εισαγωγής: 351v

Ροή του νερού ψύξης (μετασχηματιστής): 18L/λ. (0.1MPa)

Μέγιστο ρεύμα εισαγωγής: 85A

Όγκος οικοδεσποτών: 470mm×370mm×670mm

Συχνότητα ταλάντωσης: 21khz

Σημείο προστασίας θερμοκρασίας ύδατος: 50 ℃

Βάρος οικοδεσποτών: 40 ± 5% κλ

Αποδοτικότητα: 90%

Βήματα εγκατάστασης του εξοπλισμού θέρμανσης επαγωγής υψηλής συχνότητας:

1. Τοποθετήστε τις κύριες και βοηθητικές μηχανές: γενικά, η κύρια μηχανή (μηχανή ελέγχου λειτουργίας) τοποθετείται ανωτέρω και η βοηθητική μηχανή (μηχανή παραγωγής δύναμης) τοποθετείται κατωτέρω.

2. Συνδέστε το νερό και την ηλεκτρική ενέργεια των κύριων και βοηθητικών μηχανών: συνδέστε το κανάλι νερού με τη χρησιμοποίηση των δύο λεπτών υδροσωλήνων στα εξαρτήματα σε έναν ευθύ πάνω-κάτω τον τρόπο. Συνδέστε το κύκλωμα με δύο καλώδια στα εξαρτήματα, το κόκκινο που συνδέονται με κόκκινο και το Μαύρο που συνδέεται με το Μαύρο. Να είστε βέβαιος να το σφίγξει χωρίς φτωχή επαφή. Συνδέστε το επίγειο καλώδιο των μηχανών κυρίου και σκλάβων.

3. Σύνδεση δύναμης: η μηχανή είναι τριφασική παροχή ηλεκτρικού ρεύματος (380V), και τρία κόκκινα καλώδια συνδέονται με τον ειδικό τριφασικό διακόπτη μαχαιριών ή το διακόπτη αέρα (επάνω από 65A). Κατόπιν συνδέστε το επίγειο καλώδιο.

4. Σύνδεση νερού: η πίεση νερού ψύξης που χρησιμοποιείται από τη μηχανή είναι 0.1mpa-0.3mpa (περίπου 1-3kg). Παρακαλώ επιλέξτε μια μονοφασική (220V) υδραντλία 370W και μια δεξαμενή ή μια λίμνη νερού (επιλέξτε τον όγκο σύμφωνα με το συνεχείς χρόνο απασχόλησης και το φόρτο εργασίας, και εγκαταστήστε έναν μικρό δροσίζοντας πύργο εάν είναι απαραίτητο). Η έξοδος νερού της υδραντλίας συνδέεται με τον κολπίσκο νερού της μηχανής με έναν υδροσωλήνα, και η έξοδος νερού της μηχανής χρησιμοποιείται για να επιστρέψει το επιστροφής νερό στη λίμνη για να πραγματοποιήσει την ψύξη κυκλοφορίας της ροής του νερού.

5. Εγκατάσταση της σπείρας επαγωγής: επιλέξτε, εγκαταστήστε και καθορίστε τη σπείρα επαγωγής σύμφωνα με τη μορφή και το μέγεθος του θερμαμένου κομματιού προς κατεργασία μετάλλων. Σημειώστε ότι η σπείρα επαγωγής δεν θα βραχυκυκλωθεί.

6. Τοποθετήστε το κομμάτι προς κατεργασία: τοποθετήστε το κομμάτι προς κατεργασία που θερμαίνεται στο κέντρο του δαχτυλιδιού επαγωγής. Τα χάσματα γύρω από το κομμάτι προς κατεργασία θα είναι βασικά τα ίδια. Το κομμάτι προς κατεργασία και το δαχτυλίδι επαγωγής δεν θα συγκρουστούν.
